2.5D流体ビルボードの使い方

Version 4.20から新しい舞台装置エフェクトとしてFluidBoardが追加されました。stageSet/fluidBoardフォルダに入っています。

FluidBoardってなんだ

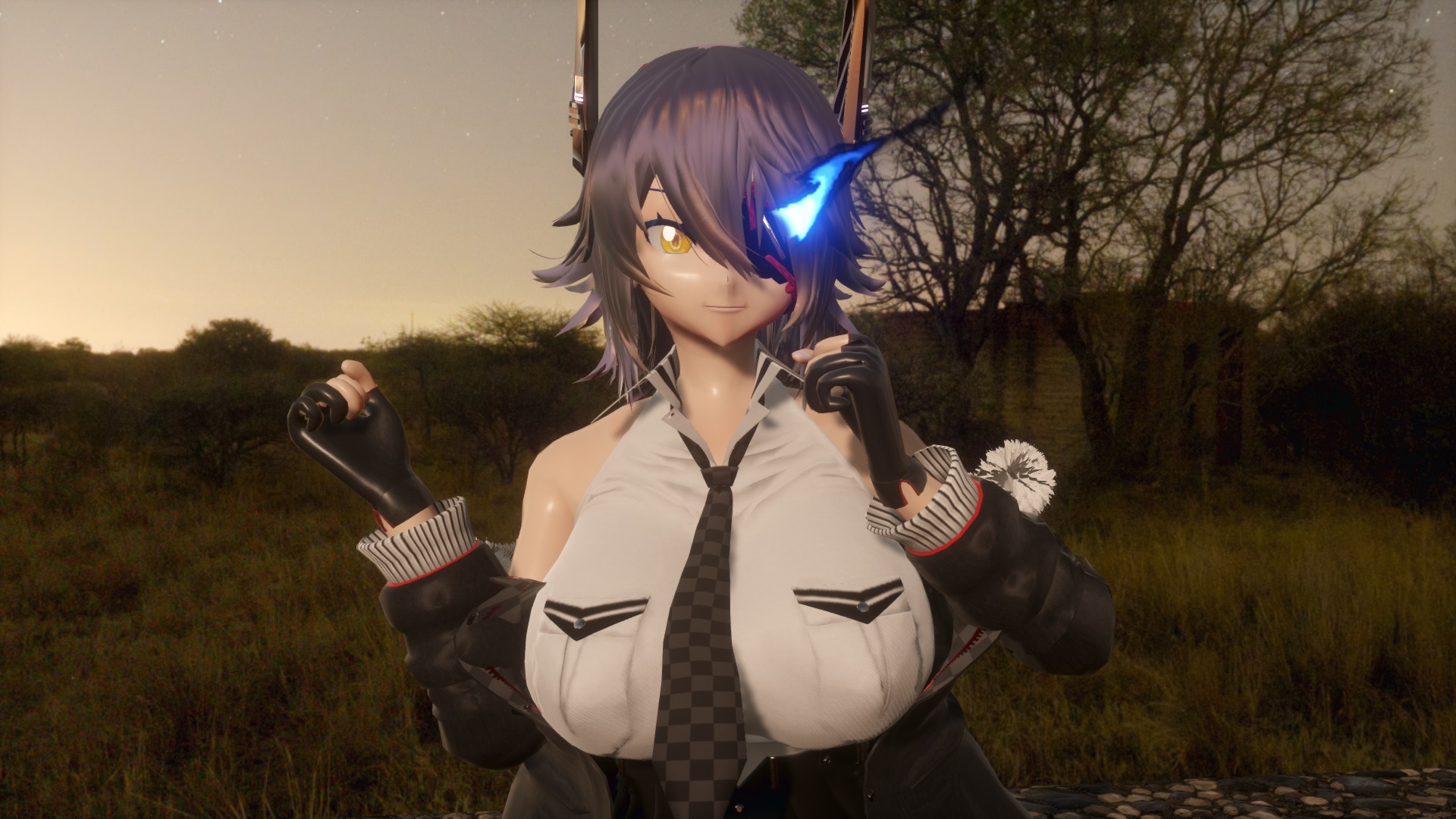

とろぽっぷ様作 天龍改二、Plover様作 ノリノリダンスをお借りしました

ビルボード(または単なる板ポリ)に2D流体シミュレータを貼り付ける事で3D空間内に流体シミュレータによる煙や炎っぽい表現を取り入れられます。 流体シミュレータは基本的に重い物ですけど、これは割合に軽いです。 sdPBRと併用しなくても普通に使えて当たり判定の無いfluidBoardと、sdPBRとの併用が前提ですが(いい加減な)物体との当たり判定のあるfluidBoardCollisionの2種類のバリエーションがあります。

ただし、シミュレータの性質上、静止画には出力できません。悪しからず。

使い方

MMDへfluidBoard.pmxまたはfluidBoardCollision.pmxをドロップした後、fluidBoard_*.vmdファイルをドロップするとお薦め設定が読み込まれて画面に炎や煙が表示されるようになります。

センターボーンの位置から流体が噴出します。向きモーフが0の時はセンターボーンのY軸方向へ流体が流れます

こっち見ろモーフを1にすると、カメラの方向へ自動的にポリゴンを向ける、いわゆるビルボードになります。モーフが0の時はビルボードではなくただの板ポリになります。

Tips

流体の見た目はフレームレートに依存します。再生時と編集時で見た感じが違うという事が起こるので再生を(できれば出力も)時々やって思った通りの見た目が本当に得られるかはチェックした方が良いです。

従来の舞台装置エフェクト同様、Zバッファに値を書き込まないので後から表示されるモデルによって上書きされますから、他のモデルよりなるべく後に表示されるように調節してください。このためアクセサリとして作られている背景モデルなどとは相性が悪いかもしれません。

_map_fluidBoard(Collision)_WorkingFloor.fxをsdPRefタブでfluidBoard(Collision).pmxに割り当てるとsdPlanarReflectionで作られた鏡の中に映しこむことが出来ます。

こっち見ろの限界

こっち見ろモーフを1.0にセットするとなんとなく3Dっぽい見た目にならない事もないので3D空間に置いて使えますけど中身は所詮2Dエフェクトなので以下のように使うと破綻します

• Y軸をまたぐように真上・真下から見る(Y軸と一致する線上に特異点があり、そこを跨ぐと流体を貼ったポリゴンが反転します)
• カメラを回転させまくる
• センターボーンを動かす

センターボーンの平行移動については減衰モーフを大きめにすればある程度耐える事もありますが、回転については容易に破綻しますから、手のひらなど動いたり回ったりする物体を外部親にして動かしまくるのはあまりお薦めできません。

カメラについてはゆっくりと周囲から回り込んで眺めるように動かす程度なら大丈夫ですが、素早く回転する事には追従できません。

設定できる項目

ボーン一覧

モーフ一覧
